製品案内＞エア作動バルブ＞エア作動微少流量調節弁
ＮＰ
型
耐食性に優れる樹脂製のウェハー形ニードル弁。
必要流量に対し５種類のCv値特性を持つトリムから選定可能です。
構 造
ニードル弁 (流れ方向指定あり)
配管接続方式
JIS 10 K フランジ用 ウェハー形
呼 び 径
15A
最大圧力
1.0 MPa
適用流体
油、気体、化学薬品
製作範囲
本 体
PEEK
トリム
PEEK
ステムパッキン
PTFE
シート
無し
弁座漏れ量
最大Cv値の0.01%以下 （ANSI Class Ⅳ以下）
呼び径
(
)
ランク
操作機型式
Cv値選択
Cv値
H
L
PLO
PLC
15A (015)
0
030
070
S
0.05
216
50
0
M
0.13
0
L
0.34
0
070
070
X
0.80
0
H
1.40
注）
NPシリーズは比例制御専用弁です。電-空ポジショナ付で選定してください。
・オプションコードEX (スマート電-空ポジショナ) を追加してください。
■ 使用圧力と温度範囲

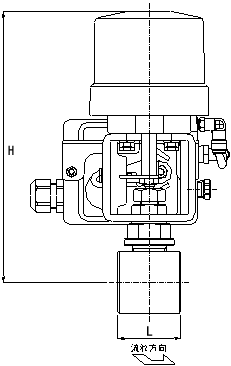

■ 外形寸法図
圧
力
(MPa)
温度 (℃)
■ 固有流量特性表
レンジアビリティ 30:1
流
量
・
Cv
値
(%)
弁開度 (%)
■ 製品コード
■
リニア特性
逆作動
ＰＬＯ
Ｎ Ｐ
９
０
１
Ｋ
Ｋ
Ｔ
□
０１５
－□□
正作動
ＰＬＣ
Ｎ Ｐ
９
０
１
Ｋ
Ｋ
Ｔ
□
０１５
－□□
操
作
機
型
式
バ
ル
ブ
型
式
エ
ア
コ
｜
ド
ラ
ン
ク
接
続
方
式
本
体
材
質
ト
リ
ム
材
質
ス
テ
ム
パ
ッ
キ
ン
材
質
Cv
値
選
択
呼
び
径
オ
プ
シ
ョ
ン
制御方式
操作機型式
単作動
（スプリング・リターン）
逆作動
PLO
正作動
PLC
■オプション
54 : Oリング NBR
*1
*
1）
オプションにより対応機種が異なります。詳細・その他オプションにつきましては、別途お問い合わせください。
