製品案内＞エア作動バルブ＞エア作動微少流量調節弁
ＮＳ
型
微少流量制御に最適なエア作動ニードル弁です。
必要流量に対し５種類のCv値特性を持つトリムから選定可能です。
Cv値 2.00 のモデルでは流量特性の選択も可能です。
構 造
ソフトシート ニードル弁 (流れ方向指定あり)
配管接続方式
JIS B 0203 ねじ込み形 (Rc)
呼 び 径
10A、15A
最大圧力
4.0 MPa
適用流体
冷・温水、油、気体、化学薬品
製作範囲
本 体
SCS14A
トリム
SUS316
ステムパッキン
F-PTFE ＋ Ｏリング (FKM)
シート
F-PTFE
弁座漏れ量
バブルタイト Class Ⅵ （ANSI B16. 104）
呼び径
(
)
ランク
操作機型式
Cv値選択
Cv値
流量特性
H
L
PLO
PLC
コード
特性
10A (10)
15A (15)
0
030
070
S
0.05
0
リニア
198
56
0
M
0.13
0
L
0.34
0
070
H
0.80
15A (15)
0
070
070
X
2.00
0
リニア
209
Ｅ
ＥＱ％
*1
*
1）
ＥＱ％は、イコールパーセンテイジ特性です。
注）
NSシリーズは比例制御専用弁です。電-空ポジショナ付で選定してください。
・オプションコードEX (スマート電-空ポジショナ) を追加してください。
■ 使用圧力と温度範囲

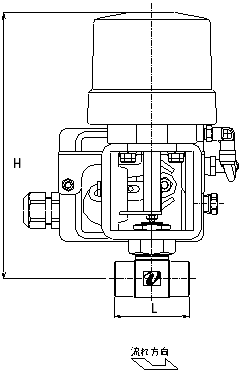

■ 外形寸法図
圧
力
(MPa)
温度 (℃)
■ 固有流量特性表
リニア特性
イコールパーセンテイジ （ＥＱ％） 特性
レンジアビリティ 30:1
流
量
・
Cv
値
(%)
弁開度 (%)
レンジアビリティ 30:1
流
量
・
Cv
値
(%)
弁開度 (%)
■ 製品コード
■
リニア特性
逆作動
ＰＬＯ
ＮＳ
９
０
５
Ｕ
Ｕ
Ｆ
□
０
□□
－□□
正作動
ＰＬＣ
ＮＳ
９
０
５
Ｕ
Ｕ
Ｆ
□
０
□□
－□□
操
作
機
型
式
バ
ル
ブ
型
式
エ
ア
コ
｜
ド
ラ
ン
ク
接
続
方
式
本
体
材
質
ト
リ
ム
材
質
ス
テ
ム
パ
ッ
キ
ン
材
質
Cv
値
選
択
特
性
コ
｜
ド
呼
び
径
オ
プ
シ
ョ
ン
■
ＥＱ％特性
逆作動
ＰＬＯ
ＮＳ
９
０
５
Ｕ
Ｕ
Ｆ
Ｘ
Ｅ
１５
－□□
正作動
ＰＬＣ
ＮＳ
９
０
５
Ｕ
Ｕ
Ｆ
Ｘ
Ｅ
１５
－□□
操
作
機
型
式
バ
ル
ブ
型
式
エ
ア
コ
｜
ド
ラ
ン
ク
接
続
方
式
本
体
材
質
ト
リ
ム
材
質
ス
テ
ム
パ
ッ
キ
ン
材
質
Cv
値
選
択
特
性
コ
｜
ド
呼
び
径
オ
プ
シ
ョ
ン
制御方式
操作機型式
単作動
（スプリング・リターン）
逆作動
PLO
正作動
PLC
■オプション
54 : Oリング NBR
*1
*
1）
オプションにより対応機種が異なります。詳細・その他オプションにつきましては、別途お問い合わせください。
