ろ過機用制御ユニット FCU-103A
 |
ろ過機用電動五方弁の制御に必要な機能をコンパクトに集約しました。主な仕様は下記の通りです。
| ・ |
軽量・コンパクトで制御盤の小型化が可能です。 |
| ・ |
ろ過機の工程切換に必要な機能が全て内蔵されていますので、配線・設計の省力化が出来ます。 |
| ・ |
プログラムタイマ（ウィークプログラマ）の採用で、運転停止日の設定が容易に行えます。 |
承認図 [PDF 1頁/59KB] （Adobe Readerが必要です） |

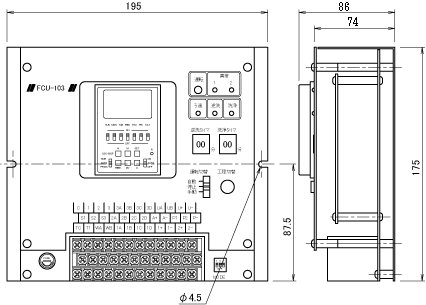

| 寸法図 |
|
| 結線図 |
|
| 仕様 |
| 型式 |
FCU-103A |
| 電源電圧 |
AC200/220V (50/60Hz) |
| 消費電力 |
10VA MAX. (電動弁の消費電力は含みません) |
| 入力信号 |
定格電圧: DC12V 定格電流: 2.5mA |
| 出力接点容量 |
定格負荷: AC250V 5A (抵抗負荷) / 1.5A (誘導負荷) |
| 使用周囲温度 |
-10〜50℃ |
| 工程 |
ろ過・逆洗・洗浄 |
| 逆洗タイマ |
0〜99分 |
| 洗浄タイマ |
0〜99分 |
| 警報機能 |
外部入力・電動弁異常 |
| プログラムタイマ（ウィークプログラマ） |
スナオ電気製 SSC-502P カレンダーダイマー |
|
|
