スイッチング電源　　ＭＩＮＩ−ＰＳ
■　特徴 ・ＣＯＭＢＩＣＯＮ端子台 ・ＤＣ入力可 ・モジュール幅　２２．５ｍｍ　密着実装可能 ・ＣＥマーキング
■　仕様 型番 ＭＩＮＩ−ＰＳ 定格電流 ０．６５Ａ 入 力 相（φ） 単相/ＡＣ 電圧範囲 ８５〜２６４Ｖ　ＡＣ　／　９０〜３５０Ｖ　ＤＣ 周波数 ４７〜６３Ｈｚ 突入電流 ７Ａ　ＭＡＸ． 消費電流 ０．２ / ０．４Ａ　（ ２３０ / １２０ＶＡＣ ） サージ保護 バリスタ 出 力 定格電圧 ２４Ｖ 電圧変動率 −０ ％ / ３ ％ 保持時間 ４００ｍｓ　未満 リップル ２０ｍＶｐｐ 動作表示 ＬＥＤ 一 般 仕 様 周囲温度／湿度 −２５〜６０℃/−４０〜８５℃(使用/保存）/９５％（２５℃）結露なきこと 絶縁耐圧 ３ｋＶ（入力/出力） 規格 安全規格：EN　60950　/　VDE 0805,UL1950 / CSA 22.2 NO.950 ＥＭＩ規格：CEマーキンク゛、EMC (89/336EWG) 設置 方向：任意／ＤＩＮレール取付け（３５mm幅用） 接続方法 ネジ（Ｍ３）止め式端子台 締め付けトルク ０．５〜０．６Ｎm 接続電線 ＡＷＧ：２４〜１４／０．２〜２．５mm² 電線剥離長さ ８mm 重量 ０．１４ｋｇ

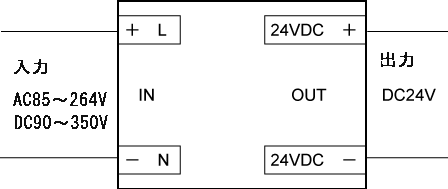

結線図
