| 流量特性変換器 VSC−2L |
|
 |
|
■ 特徴
・イコールパーセント特性からリニア特性への設定が容易です。。
・2台のコントロールバルブによる分流・混合制御に最適。
・2台のバルブの動作時間の違いを補正が可能です。
承認図 [PDF 1頁/31KB] (Adobe Readerが必要です)
|
 |
|
■ 仕様
| 仕様 |
4〜20mA信号 流量特性変換器 |
| 型番 |
VSC−2L |
| 電源 |
DC24V ±10% |
| 消費電力 |
2W MAX. |
| 入力信号 |
4〜20mA (入力抵抗 250Ω) |
| 出力信号 |
4〜20mA 2系統 (被制御側入力抵抗600Ω以下)
SWで16種類の特性が設定可 |
| 分解能 |
0.2%以下 |
| 補正開閉時間 |
1〜90s (入力信号 0 → 100%)
補正時間設定ダイヤルにて設定 |
| 温度特性 |
5μA/℃ 以下 |
| 使用周囲温度 |
−10〜50℃ |
| 使用周囲湿度 |
30〜85% 結露なきこと |
| 端子台 |
裸電線用 適合電線
0.2〜2.5mm² (AWG24〜12) |
| 取付け方法 |
DINレール取付け(35mm幅用) |
| 外形寸法 |
W 23×D 115×H 99 (mm) (DINレール取付面から) |
| 専用のAC電源ユニットが用意されています。別途、お問合せください。 |
|
|
■ 使用例
|
| イコールパーセント特性を補正しリニア特性にする |
| 流量特性の補正と混合 |
 |
 |
| 流量特性の補正 |
 |
 |
|
■ 取扱注意事項
1.取付け環境
・放熱用のスリットを塞がないように注意してください。
・直接日光の当たる場所、ほこりの多い場所又は他の機器から熱の輻射を受ける所は避けてください。
・腐食性ガス、可燃性ガスのある場所、振動・衝撃の大きい場所は避けてください。
・ノイズ・サージの大きい場所は避けてください。

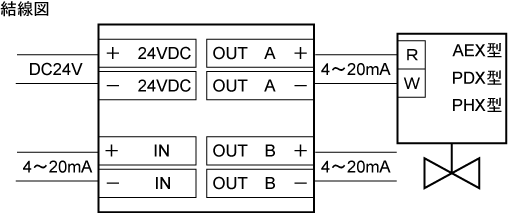

2.配線上の注意
・本器の[電源ー入力信号ーOUT A−OUT B]は絶縁されていませんので、制御装置の設計時にはその点を充分に考慮してください。
・操作機の電源がDC24Vの場合は、以下の項目にしたがって制御装置の設計をしてください。
●操作機の電源と本機、調節計の電源を別々にするか、入力信号をアイソレーションしてください。
●[OUT A]、[OUT B]それぞれの操作機電源を別々にするか、信号線をアイソレーションしてください。
・使用しない出力は、+とーを短絡しておいてください。
|
|
技術データ
◇ 出力選択表

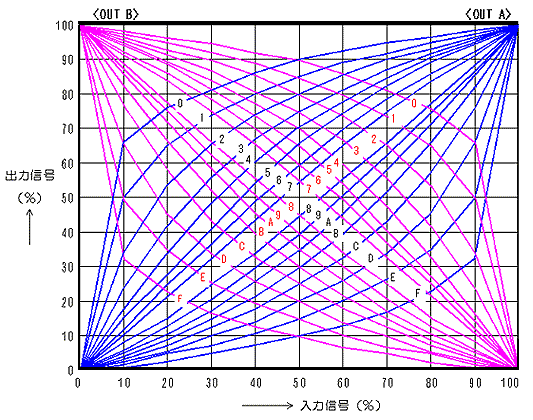

◇ 入出力特性グラフ

■ 調整
◇ 出力特性設定
固有流量特性や実際の圧力損失による特性変化、目的などを考慮して入出力特性グラフを参考に出力特性設定ダイヤルで16パターン(0〜F)の中から設定してください。
◇ 補正開閉時間
| RES−TM |
補正開閉時間 |
| 0 |
1 s |
| 1 |
5 s |
| 2 |
10 s |
| 3 |
15 s |
| 4 |
20 s |
| 5 |
25 s |
| 6 |
30 s |
| 7 |
35 s |
| 8 |
40 s |
| 9 |
45 s |
| A |
50 s |
| B |
60 s |
| C |
70 s |
| D |
80 s |
| E |
90 s |
| F |
使用禁止 |
*分流・混合で使用する場合は動作時間の長い操作機に合わせてください。 |
◇ 前面パネル図
 |
|
|
|
 |
