製品案内＞手動バルブ＞手動ボールバルブ　　Ａ　 型

				黄銅製の軽量でシンプルなボール弁。 コンパクトな本体で装置組込み等に最適です。
				構      造	フローティング形ボール弁 レデュースポート (流れ方向指定なし)
				配管接続方式	JIS B 0203 ねじ込み形 (Rc)
				呼  び  径	15A〜25A
				最大圧力	1.0 MPa
				適用流体	冷・温水、油、気体

製作範囲
本　体	黄銅 めっき処理
ボール	黄銅 めっき処理
シート	F-PTFE
ステムパッキン	Ｏリング (FKM)

手動型式	呼び径 ( )	操作方式	H	L	Cv値
		ハンドル
MAC	15A (015)	U	46	58	6
	20A (020)	U	47	63	11
	25A (025)	U	51	71	15

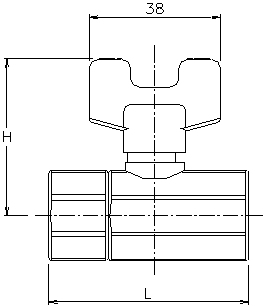

■ 使用圧力と温度範囲		■ 外形寸法図
	圧 力 (MPa) 温度 (℃)

■ 製品コード
■Ａ型   ＭＡＣ Ａ− Ｕ − ５ Ｙ Ｙ Ｆ −□□□ −□□ 手 動 型 式 バ ル ブ 型 式 操 作 方 式 接 続 方 式 本 体 材 質 弁 体 材 質 シ ｜ ト 材 質 呼 び 径 オ プ シ ョ ン

■オプション*1
*1） オプションにより対応機種が異なります。詳細・その他オプションにつきましては、別途お問い合わせください。
