製品案内＞手動バルブ＞手動ボールバルブ　　Ｅ５/Ｌ５　型

	温浴施設やプールなどの、ろ過システムに最適な手動五方弁です。 1台のバルブでろ過、逆洗、洗浄の3工程を切換え可能です。 操作方式はレバー式となります。
	構      造	E5：ねじこみ形五方弁 L5：フランジ形五方弁
	配管接続方式	E5：JIS B 0203 ねじ込み形 (Rc) L5：JIS 5 K 全面座 (FF) フランジ形 / JIS 10 K 平面座 (RF) フランジ形
	呼  び  径	E5：25A L5：32A〜125A
	最大圧力	0.5 MPa
	適用流体	冷・温水、海水

製作範囲
本　体	SCS13A
ボール	SCS13A
シート	PTFE
ステムパッキン	Ｏリング (EPDM)

バルブ 型式	呼び径 ( )	レバー		L	Cv値
		H	W
Ｅ５	25A (025)	80	145	132	7.7
Ｌ５	32A (032)	112	200	185	15
	40A (040)	112	200	185	15
	50A (050)	115	350	211	36
	65A (065)	125	350	240	58
	80A (080)	168	323〜600 (調整可能)	296	86
	100A (100)	173	323〜600 (調整可能)	360	133
	125A (125)	203	400〜770 (調整可能)	430	221

注)	温泉水に使用する場合は、無電解ニッケルめっきのオプション [TN] が必要な場合があります。 温泉成分や濃度によってはめっき処理品でも使用できない場合があります。

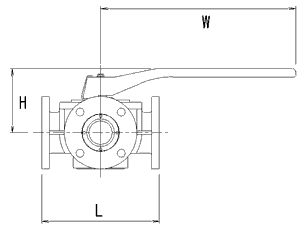

■ 使用圧力と温度範囲		■ 外形寸法図
			手動レバー

■ 切換えフォーム

切換えフォーム	ろ過工程	逆洗工程	洗浄工程
L （左処理水）
R （右処理水）

注)	切換えフォーム L , R はオプションにて指定してください。

■ 製品コード

■Ｅ５型   空 Ｅ５ − ５ Ｔ Ｔ Ｔ −０２５ −□□   ■Ｌ５型(JIS 10 K)     Ｌ５ − １ Ｔ Ｔ Ｔ −□□□ −□□   ■Ｌ５型(JIS 5 K)   欄 Ｌ５ − ２ Ｔ Ｔ Ｔ −□□□ −□□   手 動 型 式 バ ル ブ 型 式 接 続 方 式 本 体 材 質 弁 体 材 質 シ ｜ ト 材 質 呼 び 径 オ プ シ ョ ン

■オプション
TN: 無電解ニッケルめっき (温泉水・海水用)*1
*1） オプションにより対応機種が異なります。詳細・その他オプションにつきましては、別途お問い合わせください。
