製品案内＞手動バルブ＞手動ボールバルブ　　ＴＥ　型
MACTE PHOTO
保温施工を考慮したロングネックボディタイプ。
装置組込みに適したコンパクトで軽量なステンレス製立三方ボール弁です。
構      造 フローティング形ボール弁 レデュースポートL形
配管接続方式 JIS B 0203 ねじ込み形 (Rc)
呼  び  径 15A～25A
最大圧力 1.0 MPa
適用流体 冷・温水、油、気体、蒸気*1
製作範囲  標準 準標準
4 本　体
T SCS13A
5 ボール
T SUS304
6 シート
P 強化PTFE
ステムパッキン  PTFE ＋ Ｏリング (FKM*1)
手動型式 呼び径
( 7 )		 1 操作方式 H W L Cv値
ハンドル
MAC 15A (015) T 88 40 58.2 3
20A (020) T 90 40 60.0 6
25A (025) T 93 40 73.5 9
*1） 流体が蒸気の場合は [ST] オプションをご指定ください。この場合Ｏリング材質が耐蒸気 FKM となります。
注） 配管圧力差により漏れを生ずる場合があります。

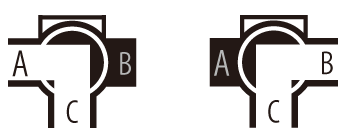

■ 切換えフォーム

■ 外形寸法図
　
FORM
ポジション①     ポジション②

　　TE GAIKEI

■ 使用圧力と温度範囲

圧
力

(MPa)
温度 (℃)
　　
■　製品コード
  ■ＴＥ型   ＭＡＣ ＴＥ Ｔ － ５ Ｔ Ｔ Ｐ －□□□ －□□
手
動
型
式		 バ
ル
ブ
型
式		 1
操
作
方
式		 3
接
続
方
式		 4
本
体
材
質		 5
弁
体
材
質		 6
シ
｜
ト
材
質		 7
呼
び
径		 オ
プ
シ
ョ
ン
■オプション*1
 *1）オプションにより対応機種が異なります。詳細・その他オプションにつきましては、別途お問い合わせください。
