製品案内＞手動バルブ＞手動バタフライバルブ　　Ｚ　型
MACZ PHOTO
さまざまな用途に使える小口径バタフライ弁です。
耐腐食・耐付着性に優れたPPS製弁体を採用。
３ピース構造でメンテナンス性が抜群です。
構      造 中心形バタフライ弁 (流れ方向指定なし)
配管接続方式 JIS B 0203 ねじ込み形 (Rc) ／ ソケット形
呼  び  径 15A〜50A
最大圧力 1.0 MPa
適用流体 冷・温水、油*1、気体、化学薬品、海水*2、負圧条件
製作範囲
4 本体
T  SCS13A
  弁　体
 PPS
5 キャップ
U  SCS14A P  PVC*2 H  C-PVC
6 シート
E B V  E: EPDM*1*2 / B: NBR / V: FKM
ステムパッキン  Ｏリング   選定したシートと同じ材質となります。
手動型式 呼び径
( 7 )		 1 操作方式 H W L Cv値
ハンドル ねじ込み ソケット
MAC 15A (015) Y 71 28 59 65 7
20A (020) Y 74 28 66 75 19
25A (025) Y 78 40 78 91 28
32A (032) Y 78 40 87 96 28
40A (040) Y 91 40 95 126 86
50A (050) Y 91 40 109 138 86
*1） EPDM製シートは油脂類には使用できません。
*2） 海水に使用する場合は、PVC製キャップとEPDM製シートの組合せを選定してください。

■ 固有流量特性

■ 外形寸法図
レンジアビリティ 30:1


　　Z GAIKEI

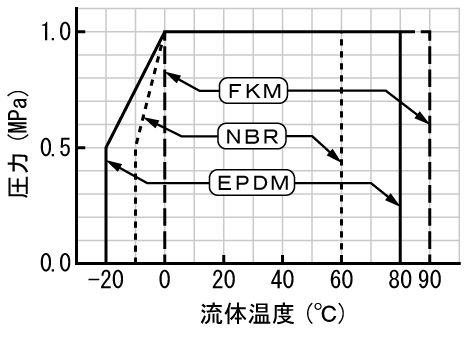

    ■ 使用圧力と温度範囲 （シート）




■ シート材質と温度範囲
シート材質 流体温度 用　途　例
EPDM (エチレンプロピレンゴム) -20 〜 80 ℃ 冷・温水、海水　など
NBR (二トリルゴム) -10 〜 60 ℃ 油脂類、気体　など
FKM (フッ素ゴム)  0 〜 90 ℃ 化学薬品　など

■　製品コード
■Ｚ型   ＭＡＣ Ｚ− Ｙ − □ Ｔ □ □ −□□□ −□□
手
動
型
式		 バ
ル
ブ
型
式		 1
操
作
方
式		 3
接
続
方
式		 4
本
体
材
質		 5
キ
ャ
ッ
プ
材
質		 6
シ
｜
ト
材
質		 7
呼
び
径		 オ
プ
シ
ョ
ン
3接続方式 ■オプション*1
  5: Rcねじ込み形
 *1）オプションにより対応機種が異なります。
詳細・その他オプションにつきましては、
別途お問い合わせください。
  7: ソケット形
