製品案内＞エア作動バルブ＞エア作動ボールバルブ　　ＢＳ　型

	軽量･コンパクトなフランジレスタイプ。 同一ボディでJIS規格だけでなく ANSI、DIN、GB規格のフランジにも接続可能。 手動レバー、手動ギヤモデルあり。
	構      造	フローティング形ボール弁 フルポート (流れ方向指定なし*1)
	配管接続方式	JIS 10 K フランジ用　ウェハー形 （ANSI CLASS 150、GB PN1.6、DIN PN10/16 ﾌﾗﾝｼﾞに接続可 圧力規格は未対応）
	呼  び  径	15A〜80A
	最大圧力	1.0 MPa
	適用流体	冷・温水、油、気体、蒸気*1、化学薬品、負圧条件

製作範囲
本　体	SCS13A  SCS14A
ボール	SCS13A  SCS14A
シート	F: F-PTFE / G: 強化PTFE / R: 強化F-PTFE
ステムパッキン	強化PTFE ＋ Ｏリング (FKM*1)

呼び径 ( )	ラ ン ク	操作機型式				H			L
		PND	PSO PSC	TAD	TAO TAC	PND	PSO PSC	TAD TAO TAC
15A (015)	0	03D	04D	040	040	126	143	163	40
20A (020)	0	03D	04D	040	040	129	146	166	50
25A (025)	0	04D	04D	050	050	143	143	211	60
32A (032)	0	04D	05D	050	050	149	191	217	70
40A (040)	0	05D	05W	063	063	164	164	241	80
50A (050)	0	05D	05W	063	063	173	173	250	95
	2			080	080			291
65A (065)	0			080	080			271	110
80A (080)	0			080	080			278	125
	2			100	100			309

*1）	流体が蒸気の場合は [ST] オプションをご指定ください。この場合、流れ方向が指定されＯリング材質が耐蒸気FKM となります。
注）	G及びRシートの選定、粘性流体、溶剤に使用する場合は、操作機サイジング選定が必要です。流体仕様をご連絡ください。
注）	流体からの熱伝達等により操作機温度が使用範囲外となる恐れがある場合は、断熱オプションが必要となりますので別途お問い合わせください。また、断熱オプションを選択した場合、製品高さが変わりますのでご注意ください。

■ 使用圧力と温度範囲

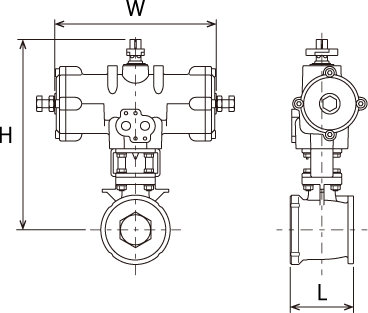

■ 外形寸法図

■ 製品コード

■ＢＳ型 □□□ ＢＳ ９ □ １ □ □ □ −□□□ −□□ 操 作 機 型 式 バ ル ブ 型 式 エ ア コ ｜ ド ラ ン ク 接 続 方 式 本 体 材 質 弁 体 材 質 シ ｜ ト 材 質 呼 び 径 オ プ シ ョ ン

制御方式		操作機型式
		エコノミー	スタンダード
複作動		PND	TAD
単作動 （スプリング・リターン）	逆作動	PSO	TAO
	正作動	PSC	TAC

■オプション (PND/PSO/PSC用）*1	■オプション (TAD/TAO/TAC用）*1
LB: 開閉検出用LSボックス(2点式)	LB: 開閉検出用LSボックス(2点式)
S□: スピードコントローラ	LR: 防爆形リミットスイッチ
□S: 電磁弁+サイレンサ付排気絞弁　防塵DINコネクタ付	BS: スピードコントローラ
	FR: フィルタ付減圧弁
	N43S□□: ５ポート電磁弁
*1） オプションにより対応機種が異なります。詳細・その他オプションにつきましては、別途お問い合わせください。
