| ■ 結 線 図 | |
| ＡＢＲ/ＨＢＲ・ＡＢＥ/ＨＢＥ 型 | |
 ・出力信号用接点容量 抵抗負荷：AC120V 0.5A / DC24V 0.6A 微少負荷：DC 5V 1mA |
電動緊急遮断操作機 |
|||
| ＡＢＲ / ＨＢＲ シリーズ ・ ＡＢＥ / ＨＢＥ シリーズ | |||
| 高性能小型シールドバッテリを内蔵した高信頼性機構 | |
| ○ | 長寿命 (8年以上)。 幅広い温度環境(-20～50℃)で使用可能。 |
| ○ | 停電中 (最大7日間) も外部信号により確実に緊急開閉が可能。 (ABE/HBE型) |
| ○ | モータ停止時の消費電力3W以下の省エネ設計。 |
| 分 類 | ＡＢＲ/ＡＢＥ 型 | ＨＢＲ/ＨＢＥ 型 | ||||
| 強力DCモータ使用の 汎用電動緊急遮断用 電動操作機 |
強力DCモータ使用の 高速開閉形電動緊急遮断用 電動操作機 |
|||||
| 操作機型式 | ABR-300 | ABR-700 | HBR-300 | HBR-700 | HBR-02K | HBR-06K |
| ABE-300 | ABE-700 | HBE-300 | HBE-700 | HBE02K | HBE-06K | |
| 定格トルク N・m |
30 | 70 | 30 | 70 | 200 | 600 |
| 開閉時間 | 3～4 s | 6～10 s | 1～2 s | 3～5 s | 8～15 s | 24～45 s |
| 消費電力 | AC電源： 100VA MAX. DC電源： 80VA MAX. |
AC電源： 150VA MAX. DC電源： 120VA MAX. |
||||
| 電 源 | AC100/110V(50/60Hz), AC200/220V(50/60Hz), DC24V | |||||
| モータ | DCモータ | DCモータ | ||||
| モータ保護 | カーレントリミッタ式 | カーレントリミッタ式 | ||||
| 周囲温度 | -20～50℃ *他からの熱の影響を受けない場合 | |||||
| 負荷時間率 | 20% 15min. | |||||
| その他 | アルミニウム鋳物ケース（アクリル樹脂系焼付塗装） | |||||
| IP65相当(JIS C 0920)防噴流形 結露対策：スペースヒータ内蔵 | ||||||
| 電線引込形式：G1/2×2口 （Ø6～12mmキャブタイヤケーブル用ケーブルグランド×1、プラグ×1 付） |
||||||
| 端子台：裸電線用 0.2～2.5mm2(AWG24～12) アース用ねじＭ3 | ||||||
| 手動操作：コネクタ直接操作（クラッチ式） ※HB□-06Kは手動操作軸付（クラッチ式） | ||||||

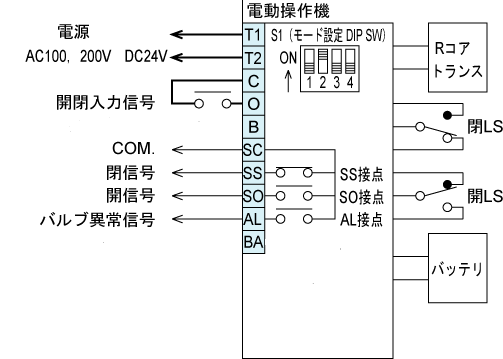

| ■ 結 線 図 | |
| ＡＢＲ/ＨＢＲ・ＡＢＥ/ＨＢＥ 型 | |
・出力信号用接点容量 抵抗負荷：AC120V 0.5A / DC24V 0.6A 微少負荷：DC 5V 1mA |
| ■ 動 作 説 明 | |
| S1 (モード設定 DIP SW) 設定方法 | |
 |
|
電源遮断時の動作 |
|
| ◆ABR/HBR 型 | |
| ● モード A： 電源遮断でバルブ閉(ポジション①)。 | |
| ● モード B： 電源遮断でバルブ開(ポジション②)。 | |
| ◆ABE/HBE 型 (DIP SW4) | |
| 電源遮断後も0端子入力でバルブの開閉ができます。 | |

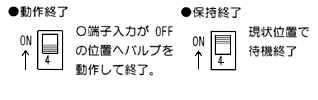

| バッテリの電圧が低下すると、 モードSWで設定された動作をしてから、 バッテリ動作を終了。 | |
 |
|
| バルブ仕様： 強力型電動操作機 (AD/HD型) と互換性があり、 幅広い用途のバルブに搭載が可能です。 各バルブのページを参照してください。 |
