電動遮断用操作機 ACR

○	電源遮断時にバルブを閉（または開）にします。
○	急速充電可能な大容量電気二重層キャパシタを内蔵。
○	停止時の消費電力がスプリングリターン式と比較して極めて少ない。

分類	ＡＣＲ型
操作機型式	ACR-030　（逆動作仕様：ACR-030-45)
定格トルク N・m	3
開閉時間	電源投入時： 10 s 以下 (充電完了後に作動) . 遮断時： 4～6 s 以下
消費電力	30VA MAX.
電源	AC100～220V(50/60Hz)　許容電圧 AC90～242V
モータ	DCモータ
モータ保護	サーミスタ式
周囲温度	-20～50℃ *他からの熱の影響を受けない場合
負荷時間率	20% 15min.
その他	アルミダイカストケース + ポリカーボネート樹脂カバー
	IP65相当(JIS C 0920)防噴流形
	電線引込形式：G3/8×1口（φ5.0～10.5mmキャブタイヤケーブル用ケーブルグランド付）

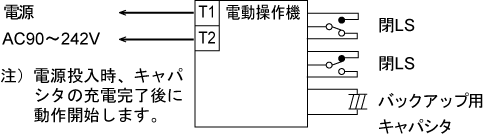

	端子台：裸電線用　0.14～1.50mm²（AWG26～16）　アース用ねじＭ3



◇標準仕様　電源OFFで閉（P）　電源ON で開（P） ◇逆動作仕様 (オプション：４５) 　電源OFFで開（P）　電源ON で閉P）

バルブ仕様：コンパクト型電動操作機 (AM-030シリーズ) と互換性があり、幅広い用途のバルブに搭載が可能です。各バルブのページを参照してください。
