電動遮断操作機 |
| ＥＣＲ シリーズ |
| 大容量電気二重層キャパシタを内臓 | |
| ○ | 停電時、 内蔵のキャパしたの放電によりバルブを緊急作動します。 |
| ○ | 極めて少ない停止時の消費電力。 |
| 分 類 | ＥＣＲ 型 | |
| 操作機型式 | ECR-120 | ECR-360 |
| 定格トルク N・m |
12 | 36 |
| 開閉時間 | 3 ～ 6 s | 7 ～ 14 s |
| 充電時間* | 30 s | 90 s |
| 消費電力 | 作動時：30VA MAX. 充電時：50VA MAX. 停止時：2.5VA | |
| 電 源 | AC100/110V(50/60Hz), AC200/220V ± 5% (50/60Hz) | |
| モータ | DCモータ | |
| モータ保護 | タイマ式 | |
| 周囲温度 | -20～50℃ *他からの熱の影響を受けない場合 | |
| 負荷時間率 | 20% 15min. | |
| その他 | アルミダイカストケース（アクリル樹脂系焼付塗装） | |
| IP65相当(JIS C 0920)防噴流形 結露対策：スペースヒータ内蔵 | ||
| 電線引込形式：G1/2×2口 （Ø6～12mmキャブタイヤケーブル用ケーブルグランド×1、プラグ×1 付） |
||
| 端子台：裸電線用 0.14～1.50mm2（AWG26～16） アース用ねじＭ3 | ||
| 手動操作軸付 | ||
| *完放電状態から起動電圧まで充電されるまでの時間。 |

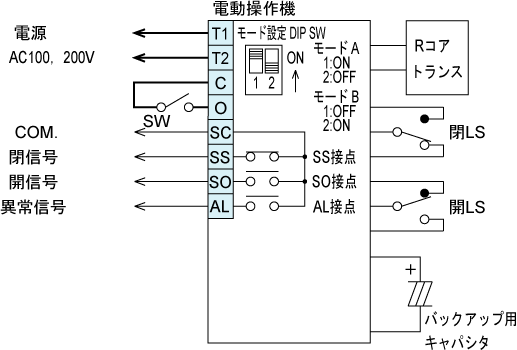

| ■ 結 線 図 | |
ＥＣＲ 型 |
|
 ・入力信号電流： ６mA （許容漏れ電流 1mA 以下） ・出力信号用接点容量 抵抗負荷：AC125V/0.5A , DC24V/1A |
| ■ 動 作 | |
| ◆(モード設定 DIP SW) 設定方法 | |

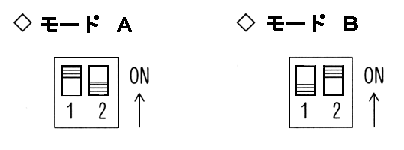

| 制御基板上の モード (ディップSW) を下図の様に切り換えます。 | |
| 工場出荷時は、 モード A となっております。 | |
 |
|
| ◆動作説明 | |
| ●モード A： | SWがOFFでバルブ閉（ポジション①）。 閉位置でSS出力ＯＮ。 |
| SWがON でバルブ開（ポジション②）。 開位置でSO出力ＯＮ。 | |
| ●モード B： | SWがON でバルブ閉（ポジション①）。 閉位置でSS出力ＯＮ。 |
| SWがOFFでバルブ開（ポジション②）。 開位置でSO出力ＯＮ。 | |
| ◆電源遮断時の動作 | |
| ●モード A： | 電源遮断でバルブ閉（ポジション①）。 閉位置でSS出力ＯＮ。 |
| ●モード B： | 電源遮断でバルブ開（ポジション②）。 開位置でSO出力ＯＮ。 |
| バルブ仕様： 強力型電動操作機 (AE-120・AE-360型) と互換性があり、 幅広い用途のバルブに搭載が可能です。 各バルブのページを参照してください。 |
