| 分 類 | ＰＢＸ 型 | |||
| ブラシレスモータ使用の比例制御用電動緊急遮断電動操作機 | ||||
| 操作機型式 | PBX-300 | PBX-700 | PBX-02K | PBX-06K |
| 定格トルク N・m |
21 | 50 | 140 | 400 |
| 開閉時間 | 1.2〜2.5 s （最長8 s） | 3.5〜7 s （最長22s） | 11〜23 s （最長78 s） | 35〜70 s （最長230 s） |
| 消費電力 | 120VA MAX. | |||
| 電 源 | AC100/110V(50/60Hz), AC200/220V(50/60Hz), DC24V, AC24V | |||
| モータ制御 | ブラシレスDCモータ （PWM制御) | |||
| 分解能 | 0.2%以下 | |||
| モータ保護 | カーレントリミッタ式 | |||
| 入力信号 | 4〜20mA / 1〜5V （入力抵抗：250Ω） | |||
| 強制開閉 | ドライ接点 トランジスタ・オープンコレクタ 定格入力DC15V 6mA | |||
| 開度出力 | 0mA（閉/P ）〜1mA（開/P ） モードA/B共通 （外部負荷抵抗：3kΩ以下） |
|||
| 周囲温度 | -20〜50℃ *他からの熱の影響を受けない場合 | |||
| 負荷時間率 | 連続 | |||
| 手動操作 | コネクタ直接操作（クラッチ式） | 手動操作軸付 （クラッチ式） |
||
| その他 | 動作：モード A（逆動作）・モード B（正動作） モード設定DIP SWにて切換式 | |||
| 動作角度範囲調整可能（閉側： 0 〜 40% 開側： 50 〜 100%） | ||||
| アルミニウム鋳物ケース（アクリル樹脂系焼付塗装） | ||||
| IP65相当(JIS C 0920)防噴流形 結露対策：スペースヒータ回路内蔵 | ||||
| 電線引込形式：G1/2×2口 （Ø6〜12mmキャブタイヤケーブル用ケーブルグランド×1、プラグ×1 付） |
||||

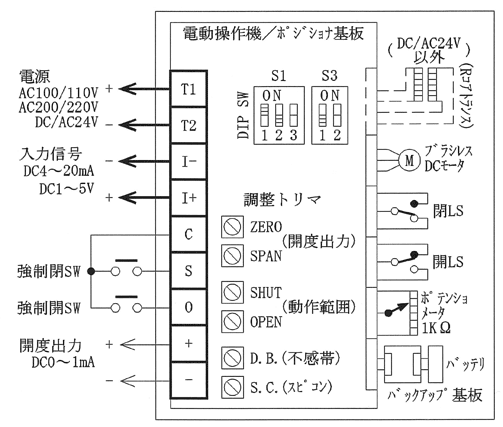

| 端子台：ねじ端子台Ｍ3 アース用ねじＭ3 | ||||
