高頻度用電動操作機
ＰＨＲ　シリーズ（高頻度開閉用）

特 徴	高速ブラシレスＤＣモータ使用の高頻度ＯＮ-ＯＦＦ制御用電動操作機
	各AD/HD型の電動弁に置き換えて使用が可能です
操作機型式	PHR-300	PHR-700	PHR-02K	PHR-06K
定格トルク N・m	21	50	140	400
開閉時間	1.5 〜 2.5 s	4 〜 7 s	10 〜 18 s	28 〜 50 s
消費電力	120VA MAX.
電 源	AC100/110V(50/60Hz), AC200/220V(50/60Hz), DC24V, AC24V
モータ制御	ブラシレスDCモータ （PWM制御）
モータ保護	カーレントリミッタ式
制御方法	ａ接点信号入力式(モードA,モードB)/電源振替入力式（モードC） モード設定 DIPSW にて切換 DC15V 6mA (トランジスタ使用可能)
周囲温度	-20〜55℃ （操作機単独：-20〜65℃）
負荷時間率	連 続
保護形式	アルミダイカストモータケース （アクリル樹脂系焼付塗装）
	防噴流形 JIS C0920 IP65 相当　　　結露対策：スペースヒータ内蔵
その他	手動操作機構付（クラッチ式）
	電線引込形式：G1/2×2口 （Ø6〜12mmキャブタイヤケーブル用ケーブルグランド×1、プラグ×1 付）

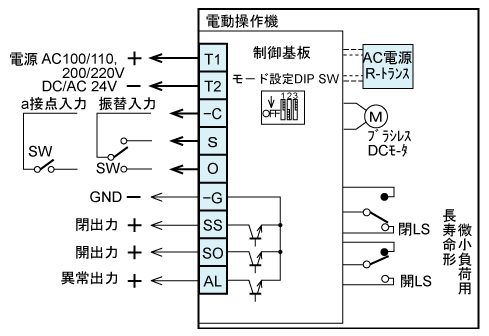

■結 線 図

○　PHR 型

○開閉信号： 　トランジスタ出力：DC50V 30mA MAX. ○ａ接点信号入力： 　モードA：SWがONでバルブ開　SWがOFFでバルブ閉 （標準工場出荷時） 　モードB：SWがONでバルブ閉　SWがOFFでバルブ開 ○電源振替入力：モードC 　SWがS側でバルブ閉動作 　SWがＯ側でバルブ開動作 　SWがOFFで開度保持

■　オプション

ＤＣ制御機器 バッテリパワーユニット　ＢＰＵ型 DC24V電源電動操作機を非常時に内蔵バッテリで作動。
