高頻度用比例制御電動操作機

分類	ブラシレスモータ、無接触ポテンショメータを採用した高速・高頻度比例制御用電動操作機
	小形でコントロール弁用に最適です。
操作機型式	PEX-120	PEX-300	PEX-700
定格トルク N・m	10	21	50
開閉時間	2.5～4 s (最長12 s)	6～9 s (最長34 s)	12～18 s (最長68 s)
消費電力	AC電源用：80VA, DC電源用：50VA
電源	AC100～240V(50/60Hz)　許容電圧：AC85～264V DC24V -10%～+20% 全波整流、半波整流のDC電源は使用不可
モータ制御	ブラシレスDCモータ（PWM制御）
分解能	0.2%以下
モータ保護	カーレントリミッタ式
入力信号	4～20mA / 1～5V （入力抵抗：250Ω）
強制開閉	ドライ接点　トランジスタ・オープンコレクタ（定格入力：DC15V　6mA）信号入力に優先してバルブを強制開閉動作します
開度出力	0～1mA （外部負荷抵抗：3kΩ以下）
周囲温度	-20～55℃
負荷時間率	連続
その他	動作：モード A（逆動作）・モード B（正動作）モード設定DIP SWにて切換式
	動作角度範囲調整可能（閉側：0～40% 開側：50～100%）
	アルミダイカストケース（アクリル樹脂系焼付塗装）
	IP65相当（JIS C0920 ）防噴流形　　結露対策：スペースヒータ回路内蔵（3.0Ｗ）
	手動操作軸付
	電線引込形式：G1/2×2口（Ø6～12mmキャブタイヤケーブル用ケーブルグランド×1、プラグ×1 付）

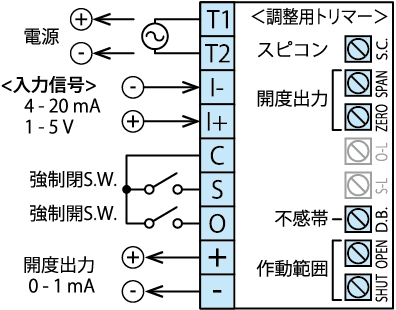

■ 結線図

○　PEX 型：電子式ポジショナ内蔵形・高頻度コントロール用


	モードA（逆動作）：入力信号小～大→閉（ポジション）～開（ポジション）モードB（正動作）：入力信号小～大→開（ポジション）～閉（ポジション）

■ 制御機器

比例制御用制御機器

開度計　ＺＱ－１０１	バルブ開度を０～１００％で指示します。
スプリット演算器　ＶＳＣ－ＳＰ	スプリットレンジ制御に最適です。
流量特性変換器　ＶＳＣ－２Ｌ	イコールパーセント特性からリニア特性へ設定が容易です。
アラーム出力器　ＶＳＣ－ＡＬ	入力信号に対し、上限・下限の警報を出力します。
ＶＳＣ用電源ユニット　ＭＩＮＩ－ＰＳ	ＶＳＣ　型用電源ユニット

■ オプション

（◎：標準品 ○：準標準品 △：受注生産品）

分　類		コード	電動操作機型式	摘　要
分　類		コード	PEX	摘　要
補助リミットスイッチ	開閉信号をドライ接点で独立して出力します。負荷に応じてリミットスイッチを選定します。	L0	◎	標準負荷信号用	AC250V 3A DC6V 5mA DC24V 1mA
補助リミットスイッチ	開閉信号をドライ接点で独立して出力します。負荷に応じてリミットスイッチを選定します。	L2	◎	微少負荷信号用	AC250V 0.1A DC30V 0.1A DC5V 1mA
開度信号出力	4～20mA 絶縁開度出力基板	EI	◎	ポジショナ基板上に追加して取付けが可能です注）EIとEAの同時搭載は出来ません
異常接点出力	異常接点出力基板	EA	◎	ポジショナ基板上に追加して取付けが可能です注）EIとEAの同時搭載は出来ません
