強力型コントロール用電動操作機

(a)4～20mA/1～5V（入力抵抗：250Ω）
(b)0～5V・0～10V・2～10V(入力抵抗：1MΩ以上）
(c)「0～135Ω」～「0～1kΩ」（ポテンショメータ）抵抗入力
モード設定DIP SWにて切換式

分類	ＡＥＸ型
	一般形比例制御電動操作機
操作機型式	AEX-120	AEX-360	AEX-700	AEX-02K	AEX-06K
定格トルク N・m	12	36	70	200	600
開閉時間	30/25 s (50/60Hz)	36/30 s (50/60Hz)	72/60 s (50/60Hz)	77/64 s (50/60Hz)	77/64 s (50/60Hz)
消費電力	9.5VA	13VA		45VA	220VA
電源	AC100/110V(50/60Hz), AC200/220V(50/60Hz)
モータ制御	シンクロナスモータ（トライアック制御）			リバーシブルモータ (トライアック制御)
分解能	0.2%以下
モータ保護	タイマ式
入力信号	(a)4～20mA/1～5V（入力抵抗：250Ω） (b)0～5V・0～10V・2～10V(入力抵抗：1MΩ以上） (c)「0～135Ω」～「0～1kΩ」（ポテンショメータ）抵抗入力モード設定DIP SWにて切換式
強制開閉	外部接点入力式（接点電圧電流：DC15V　6mA）入力信号に優先してバルブを強制開閉動作します
開度出力	0～1mA（外部負荷抵抗：3kΩ以下）
周囲温度	-20～55℃（操作機単独：-20～65℃）
負荷時間率	連続
その他	動作：モード A（逆動作）・モード B（正動作）モード設定DIP SWにて切換式
	動作角度範囲調整可能（閉側：0～40% 開側：50～100%）
	アルミダイカストモータケース（アクリル樹脂系焼付塗装）
	防噴流形 JIS C0920 IP65 相当　　結露対策：スペースヒータ内蔵
	手動操作機構付
	電線引込形式：G1/2×2口（Ø6～12mmキャブタイヤケーブル用ケーブルグランド×1、プラグ×1 付）

分類	ＰＤＸ型
	強力形比例制御用電動操作機
操作機型式	PDX-300	PDX-700	PDX-02K	PDX-06K
定格トルク N・m	21	50	140	400
開閉時間	6～20 s 可変	15～50 s 可変	30～100 s 可変	90～300 s 可変
消費電力	AC電源：100VA MAX. DC電源： 80VA MAX.		AC電源：150VA MAX. DC電源：120VA MAX.
電源	AC100/110V(50/60Hz), AC200/220V(50/60Hz), DC24V, AC24V
モータ制御	DCモータ（VIC 電圧・電流制御）
分解能	0.5%以下	0.2%以下
モータ保護	カーレントリミッタ式
入力信号	(a)4～20mA/1～5V（入力抵抗：250Ω） (b)0～5V・0～10V・2～10V(入力抵抗：1MΩ以上） (c)「0～135Ω」～「0～1kΩ」（ポテンショメータ）抵抗入力モード設定DIP SWにて切換式
強制開閉	外部接点入力式（接点電圧電流：DC15V　6mA）信号入力に優先してバルブを強制開閉動作します
開度出力	0～1mA（外部負荷抵抗：3kΩ以下）
周囲温度	-20～55℃（操作機単独：-20～65℃）
負荷時間率	50% 30min.
その他	動作：モード A（逆動作）・モード B（正動作）モード設定DIP SWにて切換式
	動作角度範囲調整可能（閉側：0～40% 開側：50～100%）
	アルミダイカストモータケース（アクリル樹脂系焼付塗装）
	防噴流形 JIS C0920 IP65 相当　　結露対策：スペースヒータ内蔵
	手動操作機構付（クラッチ式）
	電線引込形式：G1/2×2口（Ø6～12mmキャブタイヤケーブル用ケーブルグランド×1、プラグ×1 付）

■ 結線図

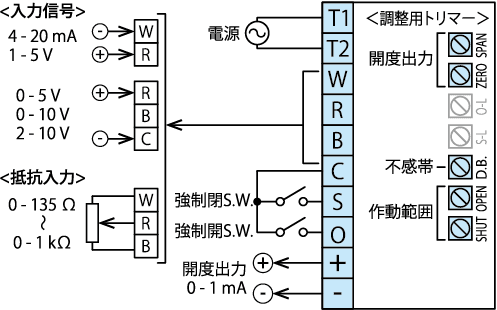

○　AEX 型：電子式ポジショナ内蔵形


	モードA（逆動作）：入力信号小～大→閉（ポジション）～開（ポジション）モードB（正動作）：入力信号小～大→開（ポジション）～閉（ポジション）

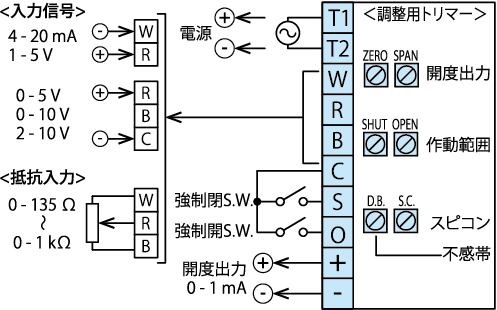

○　PDX 型：電子式ポジショナ内蔵形


	モードA（逆動作）：入力信号小～大→閉（ポジション）～開（ポジション）モードB（正動作）：入力信号小～大→開（ポジション）～閉（ポジション）
